電纜故障測距之直流壓降比較法
時間: 2023-02-22 22:09
瀏覽次數：
電纜故障測距直流壓降比較法 電纜故障測距時，直流壓降比較法原理接線如圖1所示，用導線在電纜遠端將電纜故障相與電纜一完好相連接在一起，將開關S打在I的位置，調節直流電源
電纜故障測距直流壓降比較法
電纜故障測距時，直流壓降比較法原理接線如圖1所示，用導線在電纜遠端將電纜故障相與電纜一完好相連接在一起，將開關S打在“I”的位置，調節直流電源E，使微安表有一定的指示值，測出電纜完好相與故障相之間電壓U:而后再將電鍵開關S打在“Ⅱ”的位置，再調節直流電源 E，使微安表的指示值和剛才的值相同，測得電纜完好相與故障相之間電壓 U2，由此得到故障點距離:
Lx=2LU1/(U1+U2)
其中 L為線路全長。

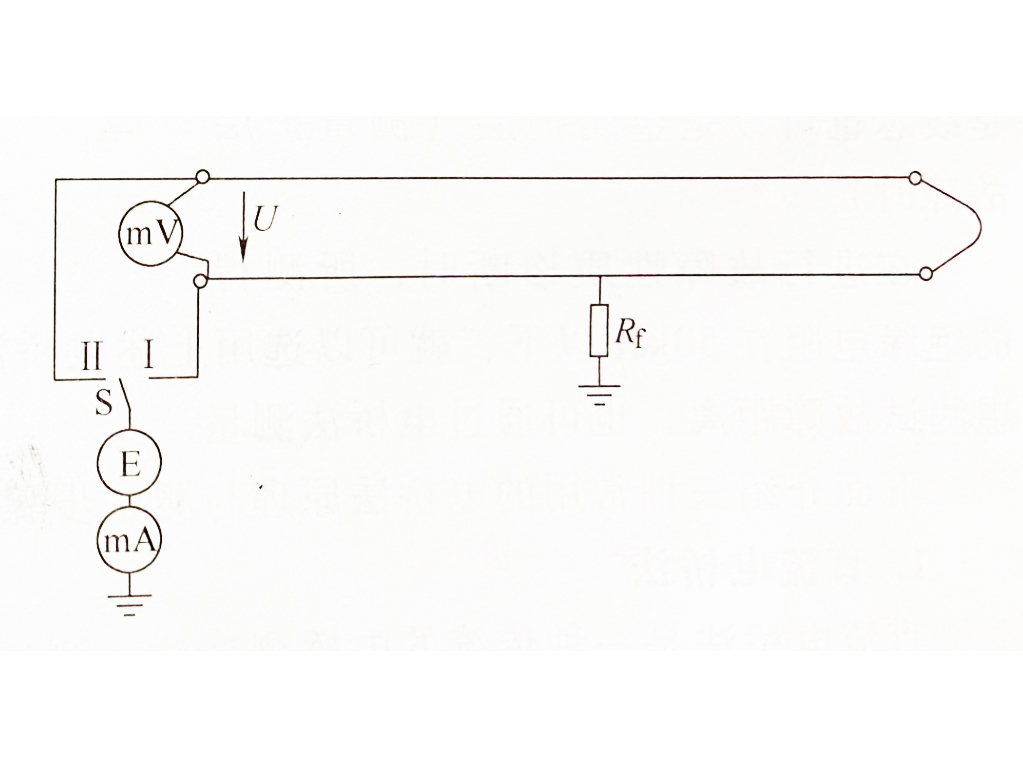

直流壓降比較法原理接線圖
同直流電橋法一樣，壓降比較法的測量精度受測量導引線電阻及接觸電阻影響大。
