電纜故障測距之直流電橋法
時間: 2023-02-15 23:13 瀏覽次數:
電纜故障測距直流電橋法 直流電橋法是一種傳統的電橋測試法。測試線路的連接如圖1所示,將被測電纜故障相終端與另一完好相終端短接,電橋兩臂分別接故障相與非故障相,其等效
電纜故障測距直流電橋法




      直流電橋法是一種傳統的電橋測試法。測試線路的連接如圖1所示,將被測電纜故障相終端與另一完好相終端短接,電橋兩臂分別接故障相與非故障相,其等效電路圖如圖2所示

直流電橋接線

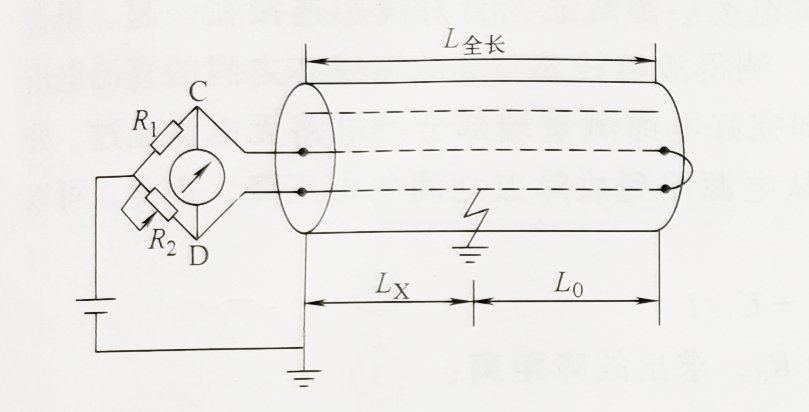

圖1 直流電橋接線

直流電橋等效電路

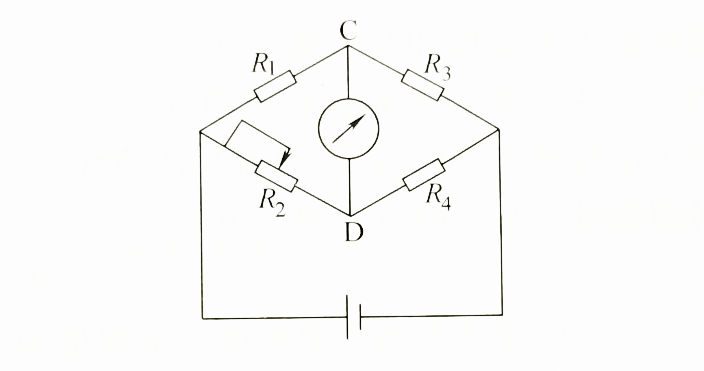

圖2 直流電橋等效電路

      仔細調節可變電阻 R,數值,使電橋平衡,這時 CD 間的電位差為0,無電流流過檢流計,此時根據電橋平衡原理可得:R3/R4=R1/R2。
      R1、R2為已知電阻,設:R1/R2,=K,則R3/R4=K。
     由于電纜直流電阻與長度成正比,設電纜導體電阻率為 Ro,L全長代表電纜全長,Lx、Lo分別為電纜故障點到測量端及末端的距離,則 R3可用 (L全長 +Lo) Ro代替,R4可用LxRo,代替,根據公式R3/R4=R1/R2,可推出:L全長 +Lo=KLx

      而       L。=L全長 -Lx
     所以    Lx =2L全長/ (K+1)
     直流電橋法應用中的一個主要問題是,測量精度受測量導引線及接觸電阻影響.導引線及接觸電阻一般在0.01~0.1Ω之間,而高壓電纜線芯或護層電阻也基本是每公里在 0.01~0.1Ω 之間,因此如果沒有進一步的改進方法,導引線電阻及接觸電阻對測距結果會造成很大的影響。
