電力電纜路徑的探測與故障定點Ⅰ
時間: 2022-12-28 22:52
瀏覽次數：
在對電力電纜故障進行測距之后，下一步要根據電纜的路徑走向，找出故障點的大體方位，然后再進行精確定點。
電力電纜路徑的探測 Ⅰ
在對電力電纜故障進行測距之后，下一步要根據電纜的路徑走向，找出故障點的大體方位，然后再進行精確定點。但由于有些電纜是直埋的或埋設在電纜溝里的，在圖樣資料不齊全的情況下，很難明確判斷出電纜路徑，從而給精確定點工作帶來了很大的困難，所以故障測距后還需要測量出電纜的埋設路徑。同時電纜在敷設時，往往是多條電纜并行敷設，還需要從多條電纜中找出故障電纜，也就是說還需要做電纜識別工作。下面介紹兩種電纜路徑探測和電纜識別的方法，但在介紹這兩種方法之前需先了解一下帶電電纜周?chē)拇艌?chǎng)情況。
一、帶電電纜周?chē)拇艌?chǎng)

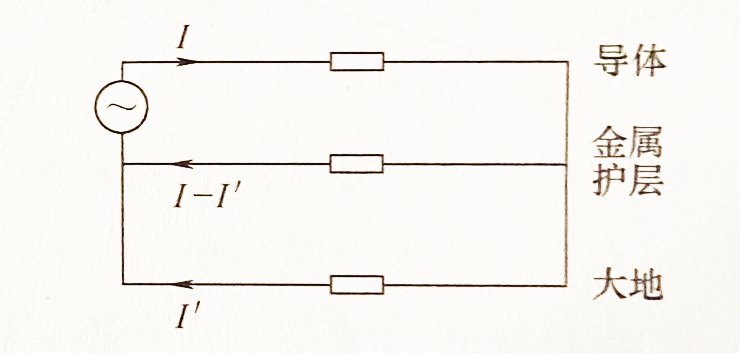

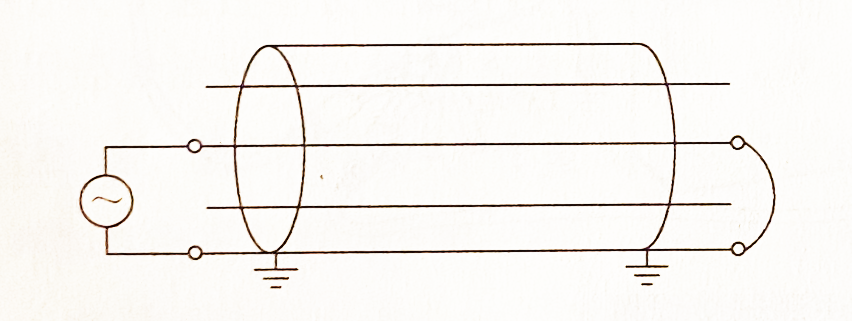

圖1 所示是一個待測不帶電的電纜，在電纜對端使電纜的其中一相和電纜的金屬護層(鋼鎧)短接，然后在測試端加一個信號電源，于是就會在電纜的線芯、金屬護層和大地之間形成圖5-2 所示的等效電路圖的電流回路。
圖1相鎧連接接線示意圖
圖2相鎧連接等效電路
圖2相鎧連接等效電路

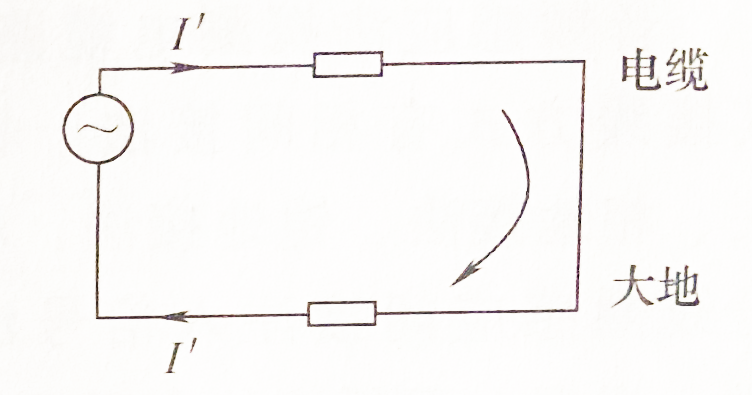

電纜線芯與金屬護層和大地之間形成回路，導體中通過的電流I是金屬護層和大地通過的電流之和。一般理論分析認為:由于線芯處于外金屬護層的包圍中，磁場被屏蔽，電纜周?chē)拇艌?chǎng)就是電纜金屬外護層通過的電流I-I'產生的。但在實際測試時發現，當把電纜兩端的鋼鎧接地線解開后，電纜的周?chē)?jīng)常出現磁場很弱的情況，接上接地線后磁場就會陡然加強，特別是在把音頻電流加入到相間時，如果不把處于低電位的線芯兩端接地，電纜的周?chē)鷰缀蹙蜎](méi)有磁場存在，而接上后就會完全不一樣。這個現象表明:由于電纜線芯處于電纜護層的包圍之中，兩個導體幾乎同軸心，并且距離特別近，在兩導體中電流方向相反，產生的磁場的方向也相反，電流I-I'產生的磁場幾乎全部被相互抵消掉，不能被抵消的部分只在離電纜特別近的地方才能被檢測到，電纜周?chē)拇艌?chǎng)特別是離電纜相對較遠處的磁場實際上主要是剩余電流值I'產生的。可以把電纜的線芯和護層作為整體看待，那么電纜和大地之間就會形成圖3所示等效電路圖的電流回路，電纜中通過的電流分量I'是產生較強磁場的關鍵，I是電纜護層大地的泄漏電流、故障點處帶電線芯與大地的回路電流和護層通過兩端接地點與大40之間的回路電流共同組成的，成分比較復雜，但要想使帶電電纜在電纜周?chē)a(chǎn)生比較強的磁場，I'就不能為零，上述三個電流中必須有一個存在并且越大越好。
圖3相鎧連接等效電路
目前使用的電纜路徑探測與電纜識別方法，就是在待測電纜上加入特定頻率的(或脈沖的)電流信號，通過檢測這個電流信號在電纜周?chē)a(chǎn)生的磁場信號來查找出電纜路徑和識別出在測電纜的。根據加入信號的不同，電纜路徑探測和電纜識別的方法又分為音頻感應法(又稱為音頻信號感應法)和脈沖磁場方向法兩種。
