利用跨步電壓法測試電纜的故障案例（九）
時間: 2022-11-04 15:08
瀏覽次數：
此案例中，所采用的尋找電纜故障點的方法稱為跨步電壓法，用這種方法可以查找到直埋電纜的外皮破損處
一、故障線路情況描述及故障性質診斷
線路名址:大慶某化工廠 電壓等級:380V
絕緣類型:PVC絕緣 電纜全長:230m
電纜敷設情況如圖 2-40所示。此電纜是為生產車間供電的電纜，在廠區內直埋敷設，中間沒有接頭，運行時發生接地故障使供電中斷。

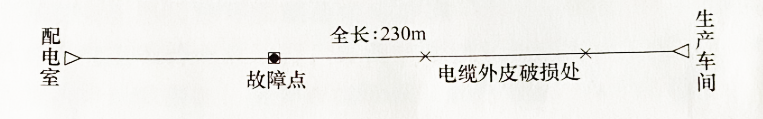

圖2-40電纜敷設示意圖
當時沒有專門的電纜故障測試設備，檢修人員只尋找到了給電纜做耐壓試驗的一套設備和0.2uf/10kV電容、兆歐表、萬用表各一臺。
用兆歐表測試電纜的絕緣電阻，三相對地都為0;又用萬用表測試得:A相對地1kΩ，B相對地15kΩ，C相對地3kΩ;判斷電纜發生了高阻接地故障。
二、電纜故障測試儀器
調壓器、升壓變壓器、整流二極管、電容器、兆歐表、萬用表等。
三、電纜故障測試過程
用兩段鐵絲做一個間隙，和調壓器、升壓變壓器、整流二極管、電容器等一起組合成高壓信號發生器，通過向A相對大地之間施加高壓脈沖，用兩段鋼筋做成鐵釬子，從配電室開始沿電纜路徑把鐵釬子以5m為間隔打人地下，在間隙放電的瞬間，用萬用表測量鐵釬子之間的電壓突變，待找到突變處后，再把鐵釬子的間隔降至1m，精確尋找突變點。用這種方法，共找到三個突變點，挖開后，發現其中一處是故障點，另兩處電纜的外皮破損，主絕緣沒有壞。
把故障點修復后，恢復供電。
測試體會:
此案例中，所采用的尋找電纜故障點的方法稱為跨步電壓法，用這種方法可以查找到直埋電纜的外皮破損處，如果故障 點是開放性的，也就可以找到。但是， 電纜外皮的破損處有可能有許多點，有時需要挖掘多處才能找到真正的故障點。
