低壓電纜低阻并開路故障探測案例（六）
時間: 2022-10-22 17:28
瀏覽次數：
查找電纜故障時，要多觀察線路路徑上是否有施工動土或釘過釬子等現象，這樣有利于盡快地找到故障點
一、電纜故障線路情況描述及故障性質診斷
線路名址:上海南蘊藻泵站 電壓等級:380V
絕緣類型:PVC絕緣 電纜全長:481m
電纜線路在運行中發生供電中斷事故。電纜敷設情況如圖 2-28 所示。先在拉絲廠端測量絕緣電阻，芯線對地為:A相150Ω，B相150Ω，C 相150Ω，零相 120Ω;在泵站端測量各相對地的絕緣電阻為:A相400Ω，B相400Ω，C相250Q，零相 50Ω。進行連續性測量后得知電纜發生了開路并低阻接地故障。

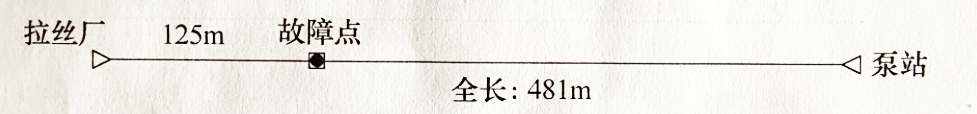

圖2-28電纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
根據資料，電纜線路全長為481m，選擇170m/us的波速度時，用低壓脈沖法在拉絲廠端測試的故障距離和在泵站測試的故障距離之和大于全長。后調整波速度為150m/μs，用低壓脈沖法測A相對金屬護層的開路距離為125m，波形如圖 2-29所示;在泵站端測A相對金屬護層的開路距離為356m，波形如圖2-30所示，兩端測量結果相加約為481m，符合電纜總長度;后又在泵站端用A相對金屬護層與零相對金屬護層之間，用低壓脈沖比較法測得開路故障距離確為 356m，波形如圖 2-31 所示，最后確認故障點在距離泵站端356m處。

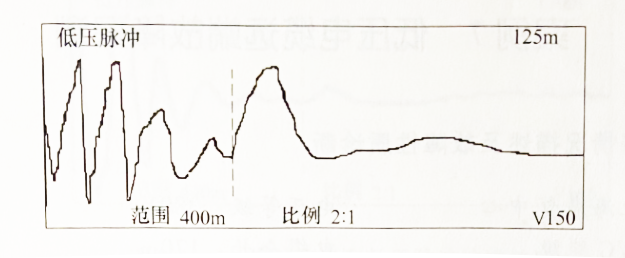

圖2-29 在拉絲廠端低壓脈沖測電纜開路波形

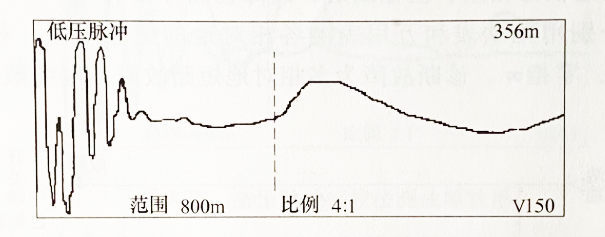

圖2-30在泵站低壓脈沖法測電纜開路波形

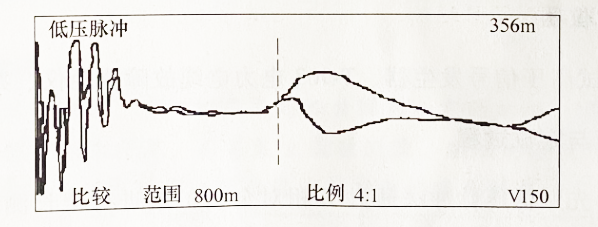

圖2-31 在泵站端測 A、零相對金屬護層低壓脈沖比較法測波形
通過 GDBN-G60金護層之間施加高壓脈沖，丈量到距拉絲廠125m的地方發現該位置有新動土的跡象，通過耳朵直接就能聽到地下傳來的故障點放電的聲音。于是在動土的地方挖開，找到電纜后，發現電纜被外力破壞過，線芯已燒斷(此線路為拉絲廠煉銅爐提供電源，工作電流非常大)。
測試體會:
1. 由于低壓電纜對絕緣材料的要求不如高壓電纜嚴格，所以其波速度的變化范圍比較大。不過測距本身就是粗測，對測得的故障距離的精度要求不是很高在不知道電纜全長時，可以用經驗波速值進行測試。
2. 查找故障時，要多觀察線路路徑上是否有施工動土或釘過釬子等現象，這樣有利于盡快地找到故障點。
