電纜敷設情況如圖2-8所示，此電纜線路是帶有鋼鎧的380V電纜，在運行時發生故障，把電纜兩端同其他連接設備斷開后，用兆歐表測量各相之間以及各相對地的絕緣電阻都為0，換萬用表測試為:A 相對地 5kΩ，B 相對地 30kΩ，C 相對地 20kΩ，相對地50kΩ，確診該電纜發生了多相高阻接地故障，應以脈沖電流法測試為主。

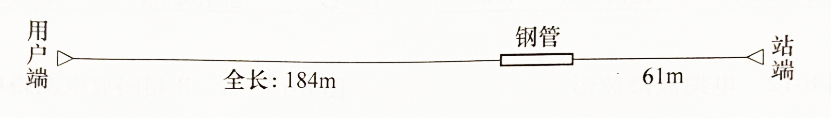

圖2-8 電纜敷設示意圖

二、電纜故障測試儀器

GDBN-G20電纜測試高壓信號發生器、GDBN-C2000電纜故障測距儀、GDBN-D30電纜故障定點儀、兆歐表、萬用表等。

三、電纜故障測距與定位

圖2-9所示的波形是通過B相和零相之間在用戶端測試的全長波形，根據用戶提供的資料，測定波速度為 160m/μs，全長為 184m。但從這個波形圖上看，電纜的實際全長應該大于 184m，圖中虛光標放置的位置不太正確。

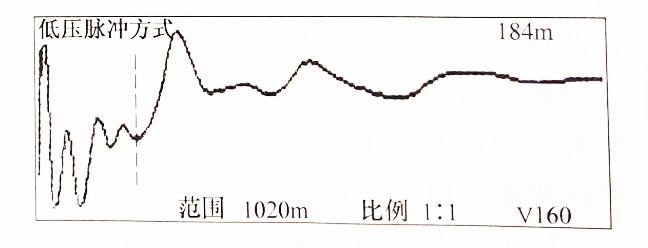

圖2-9 電纜全長波形

然后在用戶端向A相對金屬護層之間施加高壓脈沖信號，看到 GDBN-G20電纜測試高壓信號發生器的電壓表迅速回擺，得到如圖 2-10、圖 2-11、圖2-12 所示的脈沖電流波形，從這三個波形圖來看，雖然故障點已被擊穿，但放電弧光存在的時間太短，放電產生的電流行波脈沖不能形成多次反射，并且這三次測得的波形都是遠端反射放電產生的，虛光標所在位置的波形是全長反射，如果160m/μs 的波速度正確，全長應為 216m 左右。

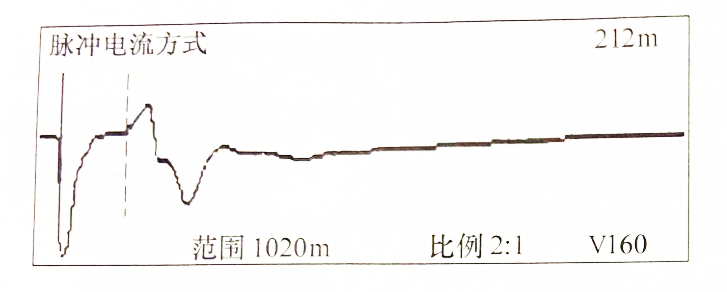

圖2-10 電纜故障波形

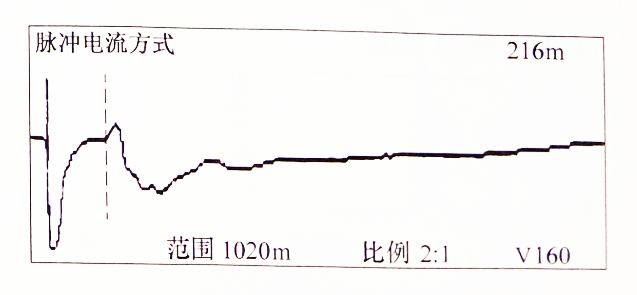

圖2-11 電纜故障波形

到站端用直流電橋測試絕緣電阻:A相對地為7kΩ，B相對地 50kΩ。將用戶端纜芯測試后得到故障距離為離站端61.6m。

然后又回到用戶端在A、B相間進行沖擊放電，得到如圖2-13所示的脈沖電流波形，從圖上可以看出，A、B相間故障點已擊穿放電，并且放電脈沖產生了多次反射，故障距離為132m，與電橋法測試結果綜合考慮后，認為故障點應該在離站端六七十米的電纜溝內。

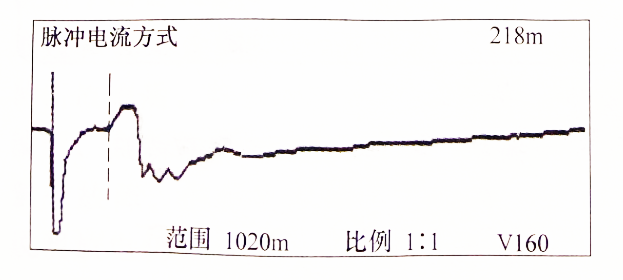

圖2-12 電纜故障波形

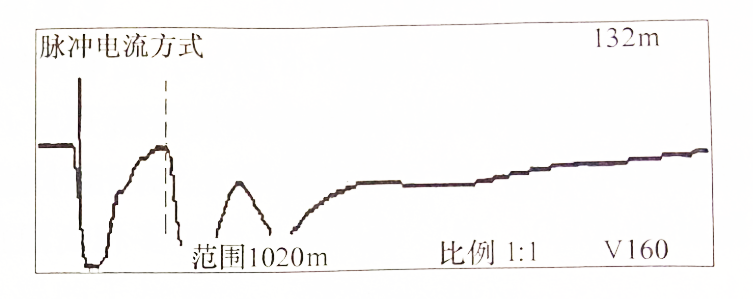

圖2-13 A、B相間放電測得的故障波形

圖2-13 A、B相間放電測得的故障波形

打開60多米處的電纜溝蓋板，把電纜暴露后發現，該處電纜穿了一段鐵管，能直接聽到鐵管內輕微的放電聲。后改用C相對金屬護層之間施加高壓脈沖信號，放電聲增強，在鋼管內傳出很大振動聲，確定故障點就在鐵管內。

后處理電纜時發現，在鐵管前后幾十米內的電纜都很硬，內外絕緣護層都硬化了，之后對全線進行了更換。

測試體會:

1.對低壓電纜加沖擊高壓使故障點擊穿放電時，通常會產生本案例的情況。由于故障點放電的弧光時間太短，放電產生的行波還來不及反射，弧光就熄滅了。并且低壓電纜的行波衰減很大，可以得到的反射脈沖信號往往幅值很小，使波形上只能看到發射脈沖和放電脈沖兩個波形，又由于放電延時的存在，這兩個波形之間的距離要大于或等于故障距離，而又由于每次放電的延時時間均不完全相同，所以兩者之間的距離每次都不同。

2. 對這種故障的測試，一般有兩個解決方法:一是換兩相之間進行沖閃測試;另一個是多沖閃幾次，多次沖閃后放電延時逐漸會減小至接近零，這樣發射脈沖和放電脈沖波形之間就接近故障距離了。

3.對這種故障也可采用電橋法測試，使之同脈沖電流法測試的距離相參考以減小測距誤差。
