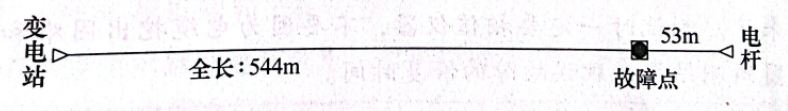

故障電纜為自來水公司對電廠的供水電纜線路，沿鋼鐵路旁敷設，電纜全長500多米，接頭情況不明。鋼鐵路修整時對路面及周圍進行了回填，故電纜埋深也不明。線路運行時發生接地故障，因是對電廠的供水線路，電廠的冷卻水供給需要該線路故需盡快修復。電纜敷設情況如圖30-1所示。

圖30-1電纜敷設示意圖

用兆歐表測試三相對地及相間的絕緣電阻時發現，電纜B相對地絕緣電阻只有5MΩ，判斷故障為單相高阻接地故障，需用脈沖電流沖閃法測距。

二、電纜故障測試儀器

GDBN-C2000電力電纜故障測距儀、GDBN-D30電纜故障定點儀、GDBN-G60電纜測試高壓信號發生器、500V兆歐表、萬用表等。

三、故障測距與定位過程

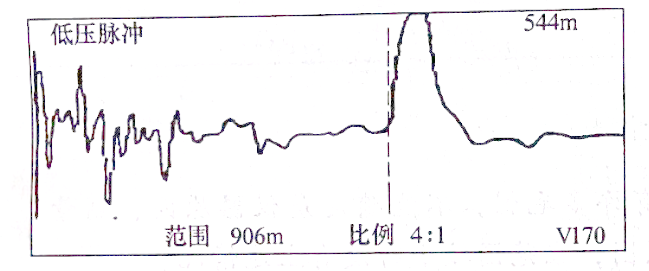

在電桿端，先用C2000的低壓脈沖法通過A相對金屬護層測試，得到電纜全長為544m，如圖30-2所示，和資料相符。

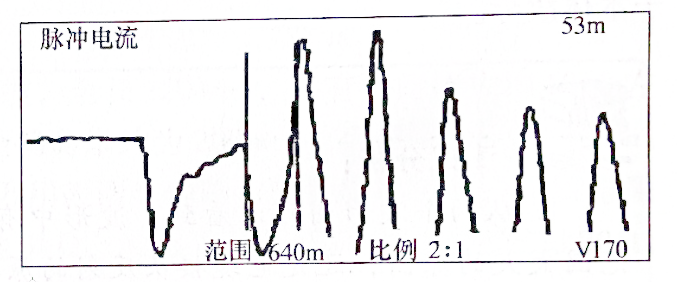

然后通過向B相和金屬護層之間施加高壓脈沖，用脈沖電流的沖閃法測得故障距離為53m，如圖30-3所示

圖30-2電纜全長波形

圖30-3脈沖電流法測試故障波形

圖30-3脈沖電流測故障波形

因電纜的預留圈已經被挖出(預留較多，3圈多)，能很容易地知道電纜53m的位置，同時因故障點在水泥地下，放電聲音也較大，在離故障點五六米外就能得到故障點放電的聲音波形，挪動聲磁探頭后，把聲磁時間差15*02ms的地方定為故障點，故障定點較為簡單。后時通過脈沖磁場的正負判斷電纜的路徑后得知，在故障點處電纜做了個直徑為3m左右的半圓形預留，由此判斷故障點可能為接頭故障。

由于電纜埋設太深，電纜開挖困難，挖掘的過程中又做了多次定點工作，但測試結果沒發生任何變化，最后動用了挖掘機，在2m深處挖出電纜并找到故障點，為開放性的接頭故障，和測試推理完全符合。

測試體會:

1.由于測試端電纜預留較多(3~4圈)，電纜的電感較大，脈沖電流測得的波形較為復雜，但規律性還是很強的。

2.所測電纜埋設較深，路徑也超出常規，但GDBN-D30電纜故障定點儀都通過聲磁波形如實地反映出來了。測試時一定要相信儀器，不要因?yàn)殡娎|挖出困難和別的什么原因而懷疑儀器所測結果，耽誤故障的修復時間。
