外界環境較嘈雜的電纜故障探測案例(二十八)
時間: 2022-09-04 08:52 瀏覽次數:
定點時當不能確定故障點發出放電聲音時,可以到電纜裸露的地方(離開高壓信號發生器),直接把探頭放在電纜上,通過耳機聽電纜中是否有故障點的放電聲音存在
一、故障線路情況描述及故障性質診斷

       線路名址:廈門蓮俊線 電壓等級:10kV
       絕緣類型:XLPE絕緣 電纜全長:1500m
       此線路在運行中發生接地故障,用兆歐表測試三相對地電阻為:A相對地,B相對地1.5MΩ,C相對地2M,診斷該電纜發生了多相高阻接地故障,選擇用脈沖電流法測距。電纜敷設情況如圖28-1所示。

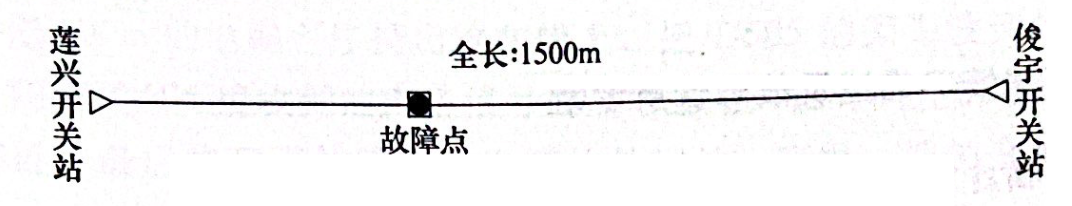

圖28-1電纜敷設示意圖

圖28-1電纜敷設示意圖

二、電纜故障測試儀器

三、電纜故障測距與定位過程
       選擇波速度為170m/μs,在蓮興站通過A相對地用低壓脈沖法測得電纜全長為1500m,波形圖未記錄。
       通過向B相和金屬護層之間施加高壓脈沖,升高電壓至15kV,放電后,用GDBN-C1000 電力電纜故障測試儀的脈沖電流法測得故障距離為527m,如圖 28-2所示。

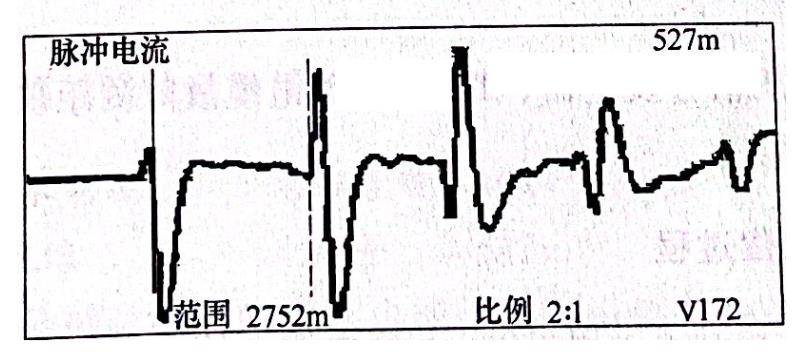

圖28-2脈沖電流故障波形
圖28-2脈沖電流故障波形
       攜帶GDBN-D10聲磁數顯靜噪定點儀 到500多米處去定點。由于測試環境惡劣,汽車來往噪聲大、野外風大草多,給定點帶來一定的困難,曾經一度懷疑故障點是否發出了放電聲。過程中曾到對端電纜裸露的地方,把探頭放到電纜上,通過耳機聽到了明顯的放電聲,確認故障點肯定已放電并發出了放電聲音。又回到了500多米處,移動探頭仔細定點,收到了聲音波形信號,并找到了聲磁延時最小的點(5x0.2ms),同時用耳機監聽放電的聲音強度,證明故障點就在此處。

測試體會:
       定點時當不能確定故障點發出放電聲音時,可以到電纜裸露的地方(離開高壓信號發生器),直接把探頭放在電纜上,通過耳機聽電纜中是否有故障點的放電聲音存在。
