上海封閉性接頭故障探測案例（八）
時間: 2022-07-07 09:52
瀏覽次數：
B相直流耐壓試驗電壓升至40kV時發生閃絡放電，診斷此電纜線路發生了單相對地閃絡性故障
封閉性接頭故障探測 案例8
一、故障線路情況描述及故障性質診斷
線路名址:上海翟18 電壓等級:10kV
絕緣類型:油浸紙絕緣 電纜全長:1747.8m
此線路在進行預防性試驗時，A、C相50kV/5min直流耐壓合格，而B相直流耐壓試驗電壓升至40kV時發生閃絡放電，診斷此電纜線路發生了單相對地閃絡性故障。電纜敷設情況如圖8-1所示。

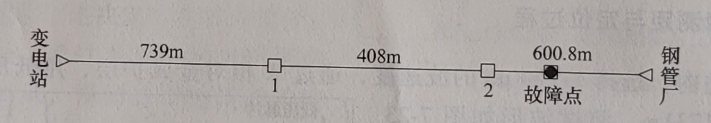

圖8-1 電纜敷設示意圖
二、故障測試儀器
三、故障測距與定位過程
在鋼管廠端，通過完好B、C兩相間，用低壓脈沖法測得圖8-2所示波形，根據電纜實際全長調整波速為155m/μs。
圖8-2 電纜全長波形
圖8-2 電纜全長波形
再通過B相和金屬護層之間用脈沖電流直閃法進行測試，雖然B相對金屬護層之間為閃絡性故障，但剛開始時的幾次放電，測距儀沒有記錄下波形，經多次直閃放電后改為沖閃法測試，得到圖8-3電纜全長波形
圖7-28所示波形，測得故障距離為317m;此時再重新測量B相絕緣電阻，B相對地絕緣電阻已降為 20kΩ。在變電站端，將電纜線芯A、B相短路，從鋼管廠端用直流電橋測試，通過公式計算得到故障距離為:
正接法:0.089x2x1747.8m≈311.1m
反接法:(1-0.91)x2x1747.8m≈314.6m
電橋測距后再用脈沖電流沖閃法進行測試，得到圖8-4所示波形，故障距離為317m。綜合分析后，確定故障點應該在距離鋼管廠310多米的地方。
由于該條線路大部分直埋在水泥地坪下面，聲音振動范圍在地面上比較大，用聲測法不太容易確定故障點的精確位置，根據用戶提供的資料，電纜在此位置曾經受到過損傷做過一個中間接頭，于是將接頭挖出，發現在接頭內出現放電聲音，診斷為封閉性接頭故障(未將接頭解剖)。

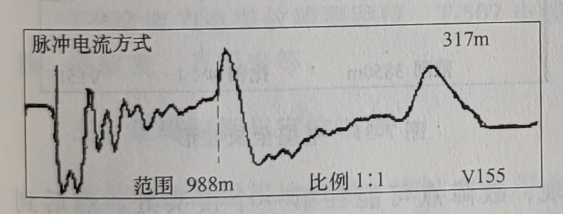

圖8-3 脈沖電流法測試故障波形

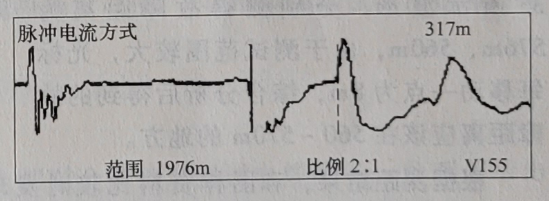

圖8-4 脈沖電流法測試故障波形
測試體會:
1.用聲測法定點時，是通過聽音器判斷聲音大小來確定故障點精確位置的，聲音振動信號在水泥地坪上傳播的范圍較大，找出最響一點的位置比較困難，如果用GDBN-D30聲磁同步定點儀定點，就不會出現這種情況了，但當時沒帶這種設備。
2. 在測量時可采用多種方法綜合測距，相互驗證，以確保得到正確故障點距離，減小定點范圍。
