此線路經第一次跳閘修復后相隔10天又發生跳閘，用兆歐表測量B相對地絕緣電阻為0，在泵站端用萬用表測量B相對地絕緣電阻為500Ω，在變電站測量B相對地絕緣電阻為100Ω，兩次測量值不一樣，分析可能發生了斷線故障，經過連續性測試確定為B相斷線，于是最后確診該線路發生了單相開路并接地故障，應選用低壓脈沖法測量電纜的故障距離。電纜敷設情況如圖1-1所示。

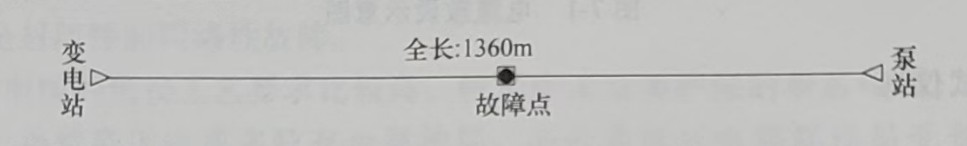

圖1-1電纜敷設示意圖

二、故障測試儀器

GDBN-G60電纜測試高壓信號發生器、GDBN-2000電力電纜故障測距儀、兆歐表、萬用表。

三、故障測距與定位過程

先在泵站端測，因電纜無金屬護層，選擇波速度為170m/μs，用低壓脈沖法通過良好線芯 A、C 兩相之間測試電纜全長為1360m，測得波形如圖7-5所示，和資料基本相符。然后通過 A、B相間用低壓脈沖法測試，得故障距離為540m，波形未記錄。

再到變電站端，通過A、B相間測試，得故障距離為827m，測得波形如圖 7-6所示，兩端測量結果相加基本符合總長度，確定B相在距變電站827m的地方發生了開路故障。

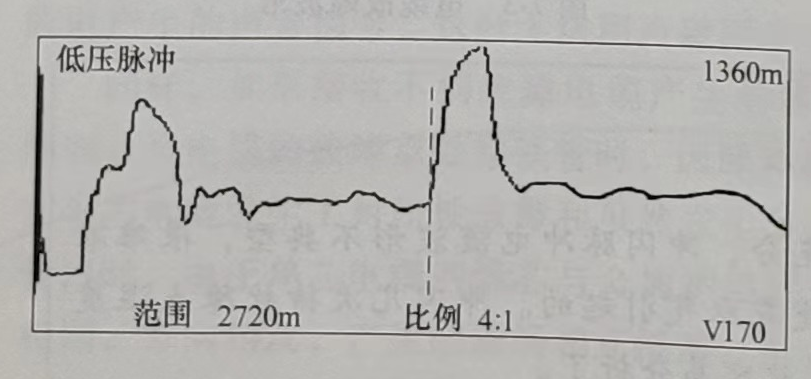

圖1-2電纜全長波形圖

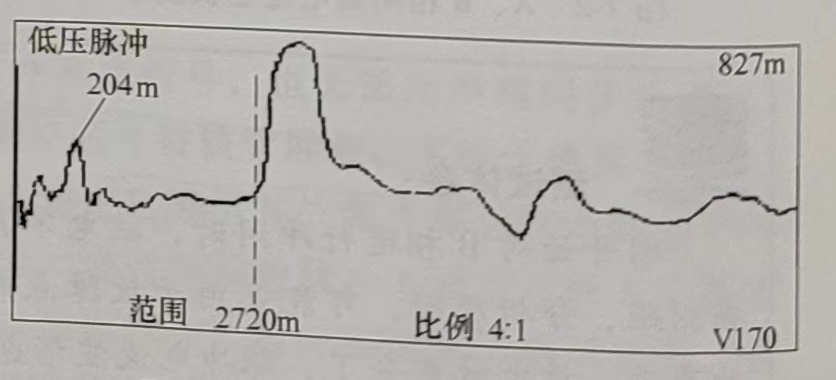

圖1-3在變電站測的的故障波形

根據故障距離，在現場發現該距離內的電纜全在電纜溝內，撬開電纜蓋板后，電纜故障處已燒壞，暴露在外，線芯也外露。同時由于故障短路電流過大，其周圍與該電纜平行的幾條線路的外護層也產生了不同程度的損壞。電纜溝內的幾條電纜均無金屬護層，而且是直接擱在電纜托梁上的，托梁與電纜之間沒有墊任何絕緣材料，故障點正好處在托梁位置上，電纜溝內油污化學腐蝕嚴重，電纜的外絕緣護層已經嚴重腐蝕，使電纜的絕緣性能下降。
