電力電纜檢測過程中使用率比較高的就是電纜識別儀了，使用范圍也在不斷擴大。電纜識別儀能很準確、快速的對故障電纜進行識別。根據其性能不同，電纜識別儀也有很多分類，我們今天主要了解帶電電纜識別儀的使用技能。


　　

　　電纜識別儀，做為電力電纜檢測儀器的一種重要儀器，現在的用途已經越來越廣。在電纜溝中有多根電纜的情況下，要識別其中某一根特定的停電電纜，對這根電纜進行標定、移動，或者截?cái)嗍┕ぃ娎|溝其它電纜帶電運行，就要用到電纜識別儀，進行電纜確定識別。

　　

　　帶電電纜識別儀使用說明書：

　　

　　電纜識別儀，是用于將某一特定電纜，從一束電纜中識別出來的專用儀器。整個儀器裝在鋁合金箱內，由一個信號發射機主機，一個傳感器、接收機及連線等構成。

　　

　　一、工作原理簡介

　　

　　為了可靠準確地識別電纜，需要給被識別電纜加一特殊的信號，該信號要被專用接收機接收，利用這一特性便能識別出要找的電纜。

　　

　　該儀器按下述原理工作：

　　

　　發射機將周期性的單極性電壓脈沖，輸入要識別的電纜中，該電纜需要在遠端接地，以保證有足夠大的電流流過電纜。該系統設計成返回電流不從同一電纜中返回，從大地返回，輸入電纜中的脈沖電流的方向，可做為明顯的識別標準，流出去的電流僅從這一根電纜中通過，所有其它鄰近電纜中流過的都是返回電流，但它們的極性相反。

　　

　　除了電流方向這一實際差異外，電流幅度也是一識別特征，流出去的電流僅通過一根電纜，而返回電流可通過幾根電纜，這意味著流出去的電流，比流過其它電纜，以及通過大地返回電流，要大的多。接收機的任務，是探測流過電纜電流方向，以及電流的大小。為達到這一目的，電流傳感器被用作接收傳感器，傳感器鉗住被測電纜，電流流過電纜產生的磁場，在傳感器的線圈中感應出電壓，該電壓極性，由電流方向和傳感器線圈的方向決定。為了得到明顯有電流方向的電壓極性，對一束電纜中所有電纜進行測試時，傳感器都采取相同的方向。

　　

　　傳感器線圈中感應的電壓，在表頭中顯示出來，如果傳感器按上述方式連接，指針擺動方向可顯示電流方向，即只有電流流出的這根電纜指針向一邊偏，這根就是要找的電纜。所有其它電纜，只流過返回電流，指針向另一邊偏、或無脈動電流，指針不偏轉。接收機上的放大調節器可調整信號強度。

　　

　　接收機各部分功能如下：

　　

　　1、電源開關：接收機電源接通與關斷。

　　

　　2、幅度調節：順時針旋轉，接收機電表指示值增大，逆時針旋轉，指示值變小。

　　

　　3、表頭：指示輸入信號幅度大小與極性。

　　

　　4、電源指示燈：電源開關接通時，指示燈亮。

　　

　　二、工作方法

　　

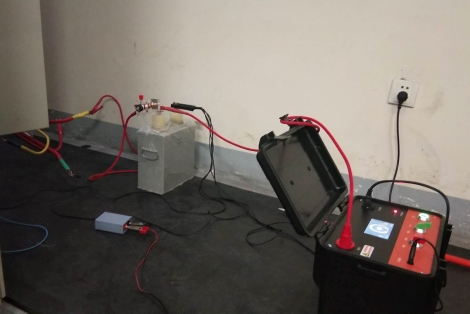

　　電纜識別儀發射機（主機），由220V交流電源供電，它對已斷電的、要識別的電纜，加上固定周期的、單極性的直流脈沖信號。發射機輸出線連在電纜芯線，以及接地點或地釘上，該電纜線鎧裝與大地?cái)嚅_，芯線在遠端與接地點或地釘相連，該回路可傳導脈沖電流，它可由識別儀接收機上的表頭讀出，電流大小由環路電阻決定，環路電阻應盡可能小。注意：現場使用時，若接地電阻過小，發射機在輸出調節旋鈕反時鐘旋到零位時，輸出電流也會很大，發射機內保護電路動作（表現為表頭有很小的快速擺動），這時可以將隨機配的1歐姆20W大功率電阻串接在發射機回路中。

　　

　　以上就是關于帶電電纜識別儀的相關內容，想了解更多知識，可以繼續關注小編。
